CL86H

采用全新32位電機控制專用DSP芯片；
具有梯形波測試功能；
電流可以任意設置（0---8A范圍內）；

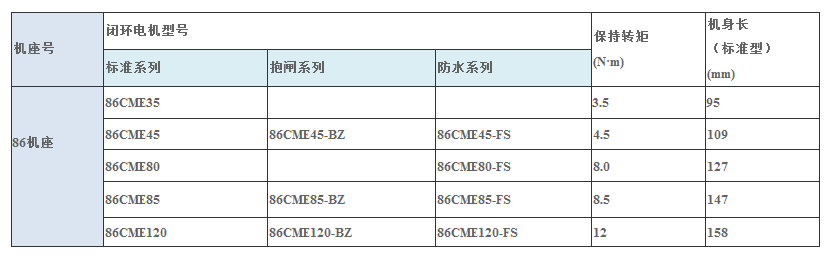

可驅動86系列閉環步進電機；
光耦隔離差分信號輸入；
脈沖響應頻率最高可達200KHZ；
細分設定（200~51200內）；
具有過流、過壓和跟蹤誤差超差等保護；

1.電器指標

參數	CL86H
參數	最小值	典型值	最大值	單位
連續輸出電流	4	-	8	A
輸入電源電壓	+18	-	+80	AC
邏輯輸入電流	7	10	20	mA
脈沖頻率	0	-	200	kHz
絕緣電阻	500			MΩ
提供編碼器電流			50	mA

2.接口定義

1）電機和電源輸入端口

端子號	符號	名稱	說明
1	A＋	A相電機繞組＋
2	A－	A相電機繞組－
3	B＋	B相電機繞組＋
4	B－	B相電機繞組－
5	AC	交流輸入	18V~ 80VAC
6	AC	交流輸入	18V~ 80VAC

2）控制信號端口

端子號	符號	名稱	說明
1	PUL＋	脈沖正輸入
2	PUL－	脈沖負輸入
3	DIR＋	方向正輸入
4	DIR－	方向負輸入
5	ENA＋	使能正輸入
6	ENA－	使能負輸入
7	Pend＋	到位信號正輸出
8	Pend－	到位信號負輸出
9	ALM＋	報警信號正輸出
10	ALM－	報警信號負輸出

3）編碼器輸入端口

端子號	符號	名稱	說明
1	EB＋	電機編碼器B相正輸入
2	EB－	電機編碼器B相負輸入
3	EA＋	電機編碼器A相正輸入
4	EA－	電機編碼器A相負輸入
5	VCC	編碼器電源	+5V
6	EGND	編碼器電源地	0V

3．使用環境及參數

冷卻方式	自然冷卻或外加散熱器
使用環境	使用場合	盡量避免粉塵、油霧及腐蝕性氣體
	溫度	0℃－50℃
	濕度	40－90%RH
	震動	10~55Hz/0.15mm
保存溫度	-20℃－65℃
重量	約600克

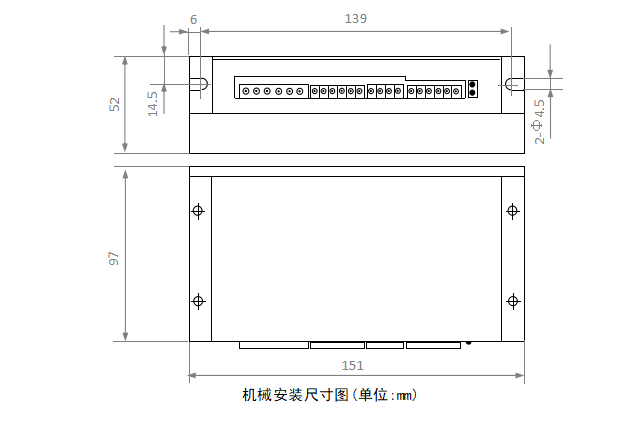

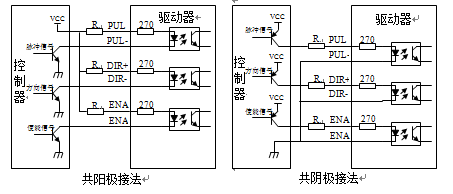

單端方式控制信號接口接線圖

差分方式控制信號接口接線圖

適合各種中小型自動化設備和儀器，例如：雕刻機、剝線機、切割機、激光機、繪圖儀、數控機床、自動裝配設備、電子加工設備、紡織服裝設備等。在用戶期望低噪聲、高速度的設備中應用效果特佳。
